Поверхностный водоотвод

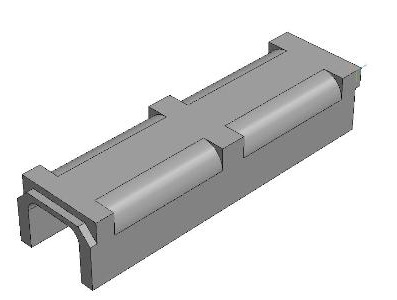

Лоток водоотводный применяется при формировании системы ливневой канализации для отвода талых и дождевых вод. В отличие от бетонного лотка, полимерно-композитный лоток не впитывает воду и не разрушается при многократном замораживании.
Наружные размеры:
- — длинна – 500 мм;
- — высота – 110 мм;
- — ширина — 140 мм.
Технические характеристики водоотводного лотка:
- Вес – 3,8 кг.
- Гдравлическое сечение DN100 (100мм х 100мм).
- Класс нагрузки лотка (без бетонной обоймы) В125 — до 12,5т (125кН)

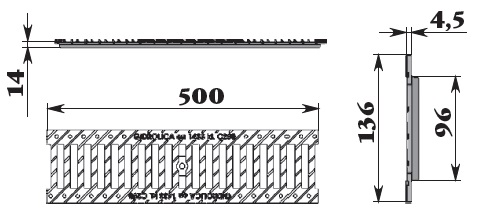

Лотки могут комлектоваться решетками (пластик, оцинковка, чугун) и креплением решетки к лотку.

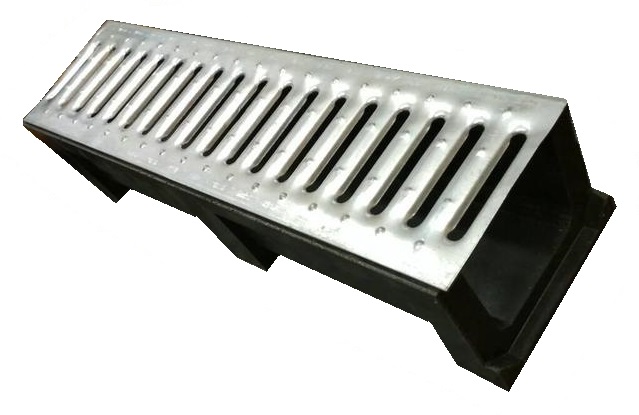

Фото лотка с оцинкованной решеткой класс нагрузки А15

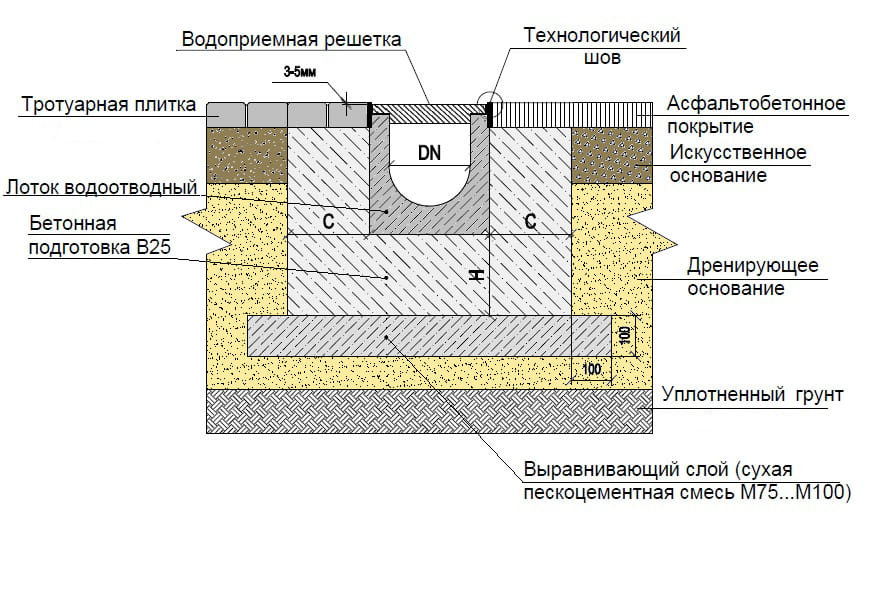

Схема установки водоотводного лотка на плоской поверхности

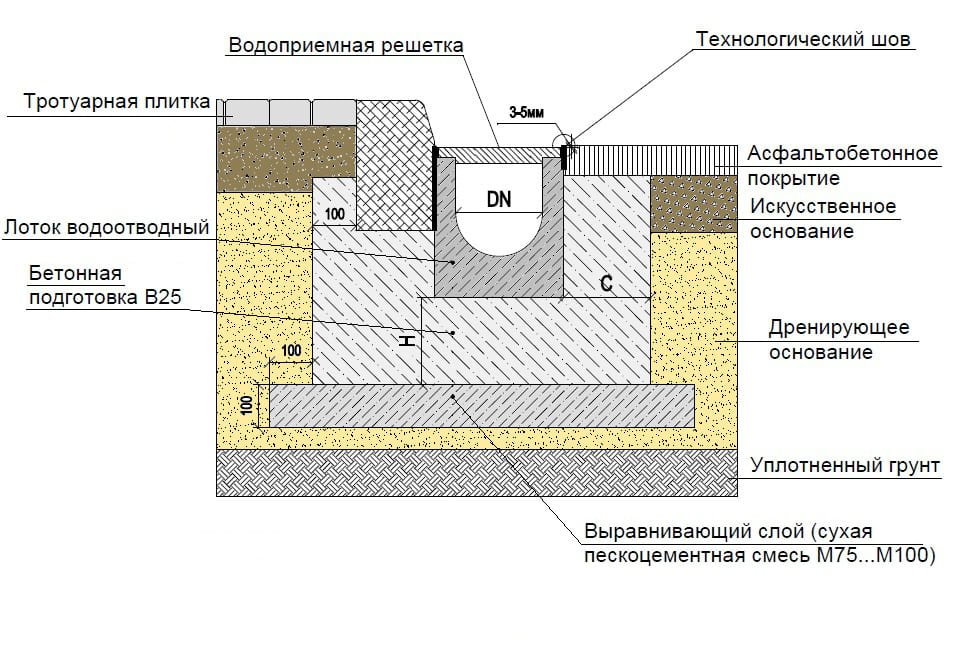

Схема установки водоотводного лотка возле бордюра
| Класс нагрузки | А15 | В125 | С250 |
|---|---|---|---|
| ширина С, см | 8 | 8 | 10 |
| толщина Н, см | 10 | 10 | 15 |
| Марка бетона | В25 | В25 | В25 |

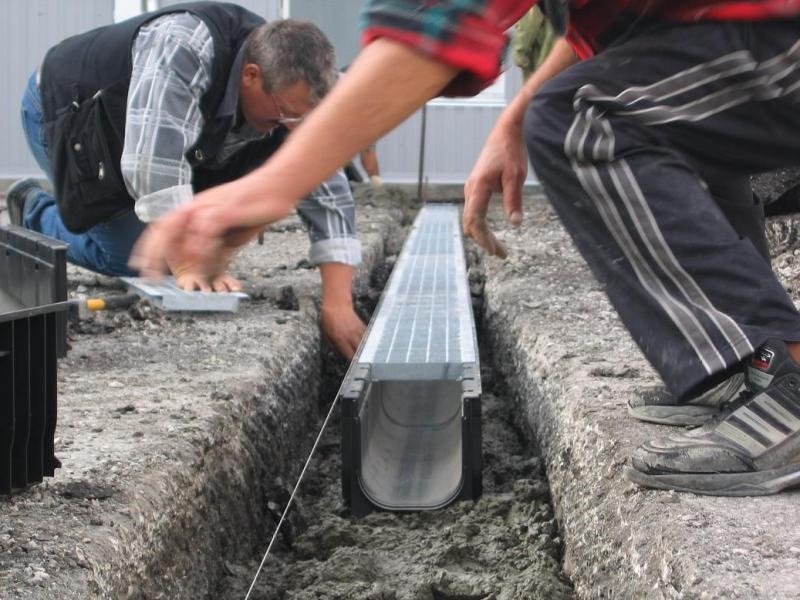

Монтаж лотка
- Монтаж лотков производится в траншею на бетонную подушку толщиной от 10 до 15 см в зависимости от предлагаемых нагрузок в зоне заложения. Бетонная подушка заливается из тяжелого бетона марки В25.
- Начинать монтаж следует с установки лотка с вертикальным или горизонтальным водосливом в нижней точке трассы, от которого с помощью шнура наметить линию установки лотков.
- Перед укладкой дорожных покрытий следует сначала смонтировать решетки на лотки. Перед монтажом решетки, лотки должны быть очищены.
- Лотки соединяются между собой с помощью соединения «папа-мама». Для увеличения срока службы системы водоотвода необходима герметизация стыков лотков.
- Установка лотков производится встык на подвижный бетон.
- Лотки следует устанавливать выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды.
- Места выпусков сверлятся алмазной либо твердосплавной фрезой соответствующего диаметра по месту монтажа.
- Заливку боковых стенок бетоном необходимо выполнять согласно схемам (см. выше).
- В случае установки каналов в асфальтовое покрытие, в процессе асфальтирования, решетки рекомендуется накрывать полосой ДВП или другого материала. Недопустим наезд асфальтоукладчика или грузовой автомашины на лотки при монтаже.
- Поверхность покрытия должна быть выше решетки лотка на 3–5 мм.
- При бетонном покрытии необходимо предусмотреть температурные швы – параллельно дренажной линии между лотком и бетонным покрытием с каждой стороны лотка.
- Для эффективной работы водоотводных систем, необходим уклон поверхности к лоткам не менее 2%.
- Необходимо осуществлять крепление решетки специальными крепежами для обеспечения безопасного движения по лоткам водоотводным.
- Для бесперебойной работы системы водоотведения необходимо периодически (не реже одного раза в месяц) осуществлять контроль засорения и прочистку лотков и выпусков из лотков в канализационную систему службой эксплуатации.
- Запрещается сметать мусор в лотки систем поверхностного водоотвода.
- После первичного монтажа, в течение 4-8 недель должен быть проведен первый контроль и подтянуты болты креплений. В дальнейшем должен производиться контроль болтовых соединений на каждой решетке. Если нет необходимости в чистке системы водоотвода, то болты следует затягивать, не реже, чем раз в год.
